مختصر تعارف
منی لوڈ سیل ایک کمپیکٹ اور ہلکا وزن کرنے والا سینسر ہے جسے محدود جگہوں پر قوت کی درست پیمائش کے لیے ڈیزائن کیا گیا ہے۔
فیچر
1. چھوٹے لوڈ سیل میں اس کے چھوٹے سائز کے باوجود اعلی حساسیت اور درستگی ہے۔
2. استحکام کے لیے سٹینلیس سٹیل یا ایلومینیم کھوٹ ہاؤسنگ کے ساتھ مضبوط تعمیر۔
3. منی لوڈ سیل کم سے کم قدموں کے نشان کی وجہ سے سخت مکینیکل ترتیب میں آسان انضمام ہے۔
بنیادی تفصیلات
| لوڈ کی حد | 50N-50KN |
| شرح شدہ آؤٹ پٹ (mV/V) | 1.0±20% mV/V |
| جامع غلطی | ±0.2%FS |
| ان پٹ/آؤٹ پٹ مزاحمت (Ω) | 350±30 یا 700±30/350±5 یا 700±5 |
| تار کی تفصیلات کی لمبائی | Φ3X 3M یا درخواست کے مطابق اپنی مرضی کے مطابق |
| وائرنگ کا طریقہ | سرخ -------- جوش + سیاہ-------پرجوش- سبز------سگنل+ سفید -------سگنل- |
درخواست
منی لوڈ سیل کا استعمال خودکار اسمبلی لائنوں میں روبوٹک پک کے دوران اجزاء کے وزن کو مانیٹر کرنے کے لیے کیا جاتا ہے{0}}اور{1}}آپریشنز کی جگہ، پیداوار کی رفتار پر سمجھوتہ کیے بغیر کوالٹی کنٹرول کو یقینی بناتا ہے۔
ماڈل ZH-WC103 تفصیل کی تفصیلات
|
صلاحیت |
50N-50KN |
مواد |
سٹینلیس سٹیل |
|
شرح شدہ آؤٹ پٹ (mV/V) |
1.0± 20% |
غیر-لائنریٹی |
±0.5%FS |
|
Hysteresis |
±0.2%FS |
تکراری قابلیت |
±0.2%FS |
|
رینگنا (30 منٹ) |
±0.2%FS |
صفر بیلنس |
± 2.00%FS |
|
صفر پر درجہ حرارت کا اثر |
±0.05%FS/ 10 ڈگری |
آؤٹ پٹ پر درجہ حرارت کا اثر |
±0.05%FS/ 10 ڈگری |
|
ان پٹ مزاحمت (Ω) |
350± 30/700± 30 |
آؤٹ پٹ مزاحمت (Ω) |
350±5/700±5 |
|
موصلیت مزاحمت |
5000MΩ سے بڑا یا اس کے برابر |
حوصلہ افزائی وولٹیج |
5V-15V(DC) |
|
معاوضہ درجہ حرارت کی حد |
- 10~+50 ڈگری |
آپریٹنگ درجہ حرارت کی حد |
-20~+60 ڈگری |
|
اوورلوڈ کی اجازت ہے۔ |
150%FS |
بریکنگ لوڈنگ |
300%FS |
|
کیبل |
Φ3X 3M یا درخواست کے مطابق اپنی مرضی کے مطابق |
کیبل کلر کوڈ |
ان پٹ: سرخ + سیاہ- آؤٹ پٹ: سبز+سفید- |

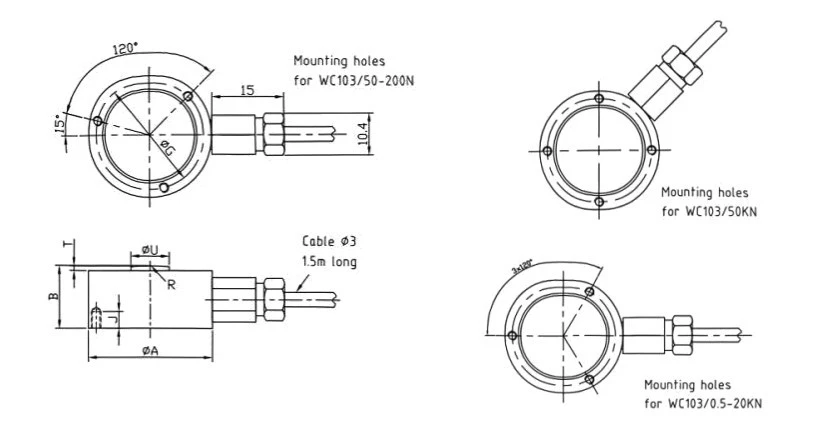

خاکہ خاکہ
مخصوص سائز کی میز
|
درجہ بندی لوڈ(N/KN) |
φA |
B |
φG |
H |
J |
R |
T |
φU |
X |
|
50N-200N |
26 |
15 |
20.5 |
3×M3 |
6 |
20 |
2.5 |
5.5 |
10.5 |
|
500N-20KN |
26 |
13 |
22.75 |
3×M2 |
3.5 |
40 |
1 |
8 |
10.5 |
|
50KN |
46 |
28 |
40 |
4×M4 |
6 |
80 |
8 |
16 |
10.5 |
