مختصر تعارف
قینچ بیم لوڈ سیل ایک درست سینسر ہے جو میکانکی اخترتی کو برقی سگنل میں تبدیل کرکے قوت کی پیمائش کرنے کے لیے ڈیزائن کیا گیا ہے، جو عام طور پر وزن کے نظام میں استعمال ہوتا ہے۔ اس مخصوص ماڈل میں صنعتی ماحول میں پائیداری اور سنکنرن کے خلاف مزاحمت کے لیے سٹینلیس سٹیل سے بنا 500 کلوگرام لوڈ سیل موجود ہے۔
فیچر
1. دھول اور نمی کے داخلے کے خلاف IP68-ریٹیڈ سیلنگ کے ساتھ سخت صنعتی ماحول کے لیے ڈیزائن کیا گیا ہے، 500 کلوگرام لوڈ سیل کے ساتھ استعمال کے لیے مثالی ہے۔
2. بہترین سنکنرن مزاحمت اور طویل مدتی-استعمال کے لیے سٹینلیس سٹیل سے بنایا گیا، 500kg لوڈ سیل کی قابل اعتماد کارکردگی کو یقینی بناتا ہے۔
3. مکمل طور پر ویلڈڈ اور سیل شدہ ڈھانچہ آلودگیوں کو اندرونی تناؤ گیج کے علاقے میں داخل ہونے سے روکتا ہے۔
بنیادی تفصیلات
| لوڈ کی حد | 50kg-10000kg |
| شرح شدہ آؤٹ پٹ (mV/V) | 2.0mV/V یا 3.0mV/V |
| جامع غلطی | ±0.02%FS |
| ان پٹ/آؤٹ پٹ مزاحمت (Ω) | 385±10/350±5 |
| تار کی تفصیلات کی لمبائی | φ5.2*5m یا اپنی مرضی کے مطابق |
| وائرنگ کا طریقہ |
سرخ --------پرجوش + سیاہ-------پرجوش- |
درخواست
ماڈل ZH{{0}SB1SH تفصیل کی تفصیلات
|
صلاحیت |
0.05-10t |
مواد |
سٹینلیس سٹیل |
|
شرح شدہ آؤٹ پٹ (mV/V) |
2.0±0.005 3.0±0.005 |
غیر-لائنریٹی |
±0.02%FS |
|
Hysteresis |
±0.02%FS |
تکراری قابلیت |
±0.01%FS |
|
رینگنا (30 منٹ) |
±0.02%FS |
صفر بیلنس |
±1.00%FS |
|
صفر پر درجہ حرارت کا اثر |
±0.02%FS/10 ڈگری |
آؤٹ پٹ پر درجہ حرارت کا اثر |
±0.02%FS/10 ڈگری |
|
ان پٹ مزاحمت (Ω) |
385±10 |
آؤٹ پٹ مزاحمت (Ω) |
350±5 |
|
موصلیت مزاحمت |
5000MΩ سے بڑا یا اس کے برابر |
حوصلہ افزائی وولٹیج |
5V-10V(DC) |
|
معاوضہ درجہ حرارت کی حد |
-10~+50 ڈگری |
آپریٹنگ درجہ حرارت کی حد |
-20~+60 ڈگری |
|
محفوظ اوورلوڈ |
120%FS |
بریکنگ لوڈنگ |
150%FS |
|
کیبل |
Φ5.2 X 5M یا درخواست کے مطابق اپنی مرضی کے مطابق |
کیبل کلر کوڈ |
ان پٹ: سرخ + سیاہ- آؤٹ پٹ: سبز+سفید- |

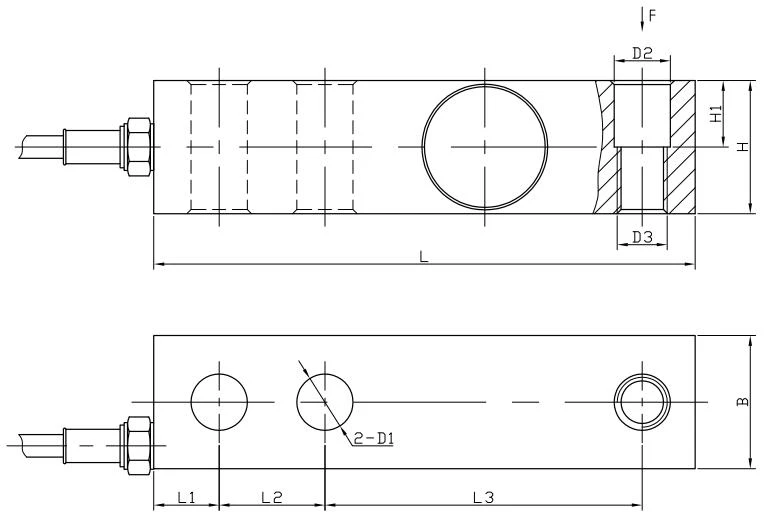

خاکہ خاکہ
مخصوص سائز کی میز
|
درجہ بندی لوڈ (t) |
L |
L1 |
L2 |
L3 |
H |
H1 |
B |
D1 |
D2 |
D3 |
|
0.05-2 |
130 |
15.7 |
25.4 |
76.2 |
32 |
16 |
32 |
ø13.5 |
ø13.5 |
M12X1.75 |
|
2.5-5 |
171.5 |
19.1 |
38.1 |
95.3 |
38 |
19 |
38 |
ø20 |
ø20 |
M18X1.5 |
|
7.5-10 |
222.5 |
25.4 |
50.8 |
123.8 |
51 |
25.5 |
51 |
ø27 |
ø27 |
M24X2 |
